[HDSD] AK DRAW V1
Chuẩn bị
Bước 1: Đặt máy lên mặt phẳng cố định không rung lắc.
Bước 2: Kiểm tra máy:

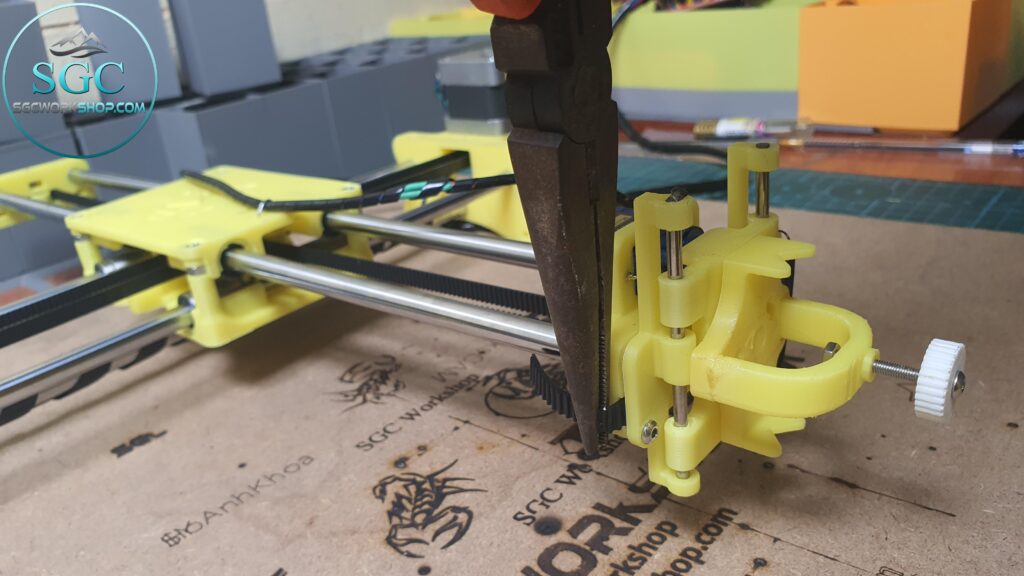

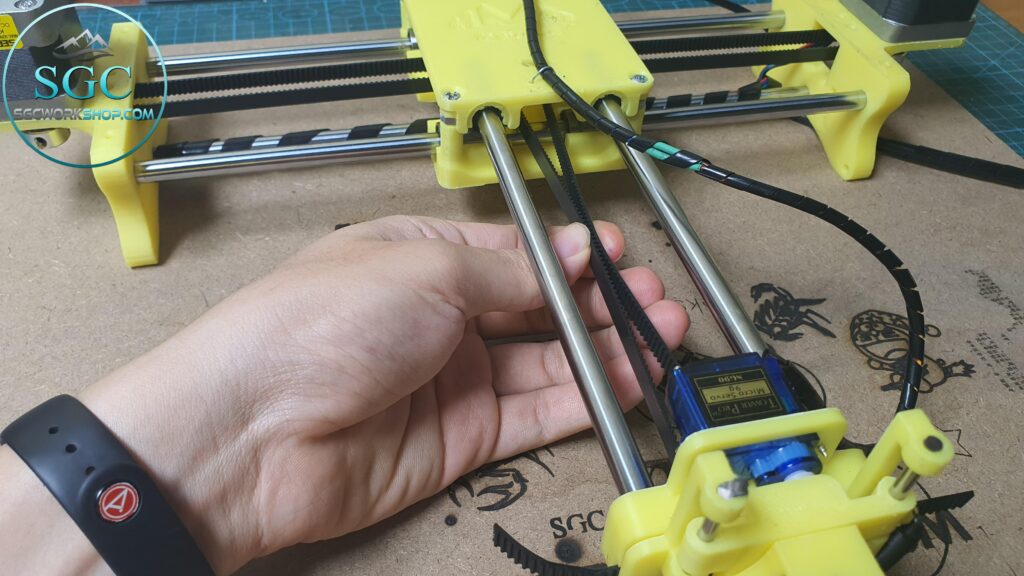

- Nếu dây đai bị chùn hãy căng lại dây đai

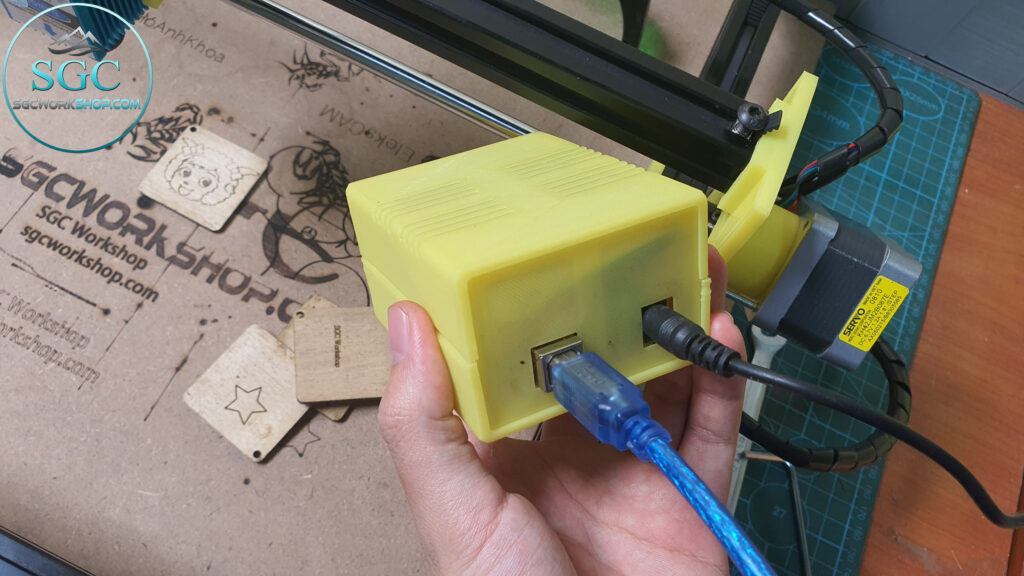

Bước 3: Cắm nguồn, cắm cắp vào
Cài Driver – Phần mềm

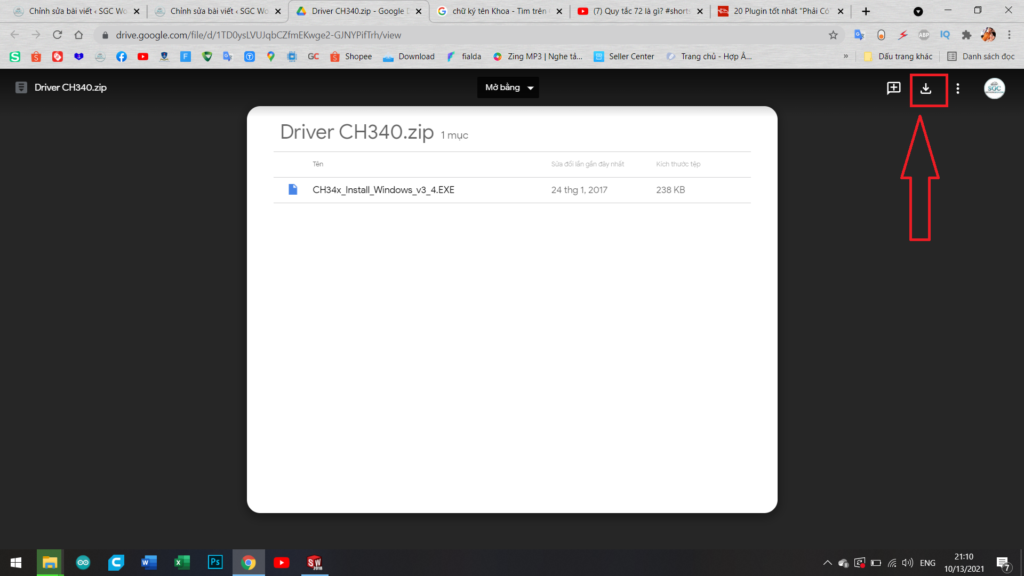

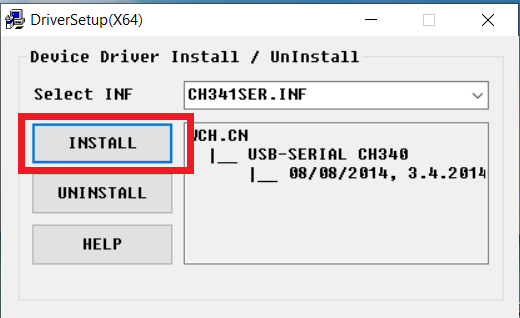

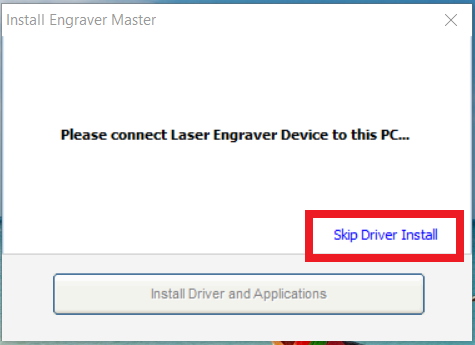

- Cài driver:

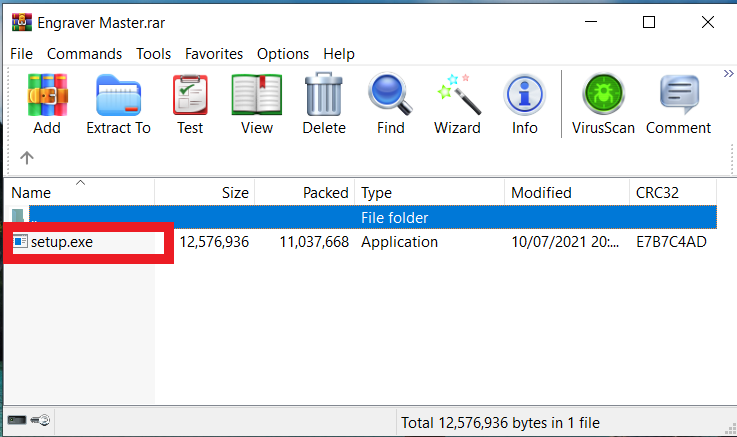

- Cài phần mềm:
Thiết lập thông số máy

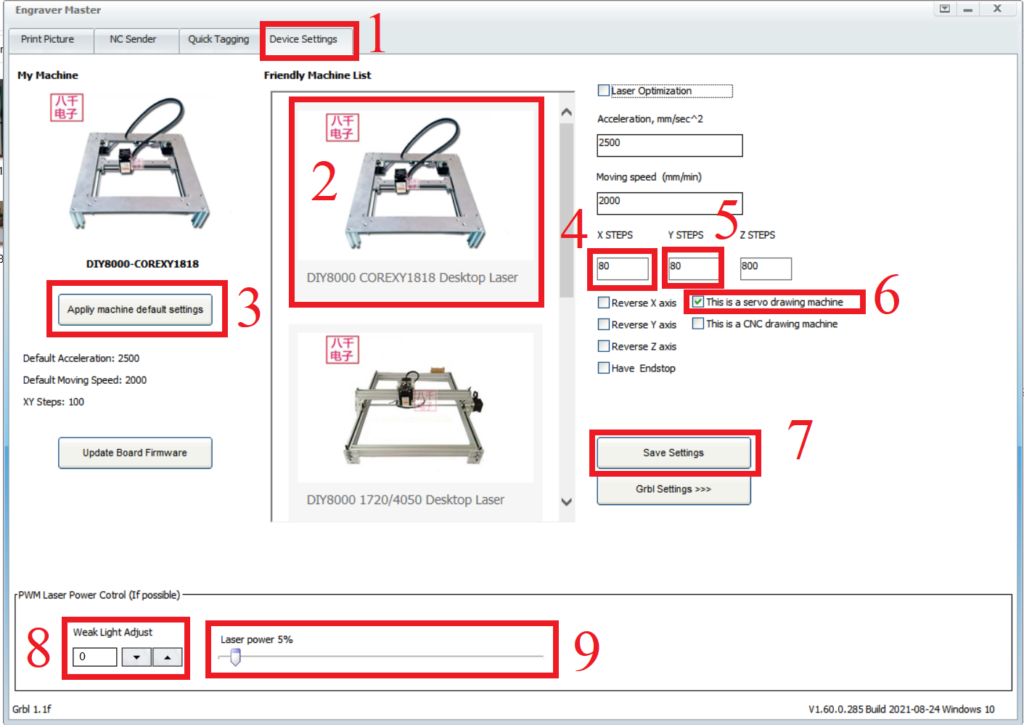

Bước 5: Cài đặt thông số máy khắc (Thiết lập thông số như hình):

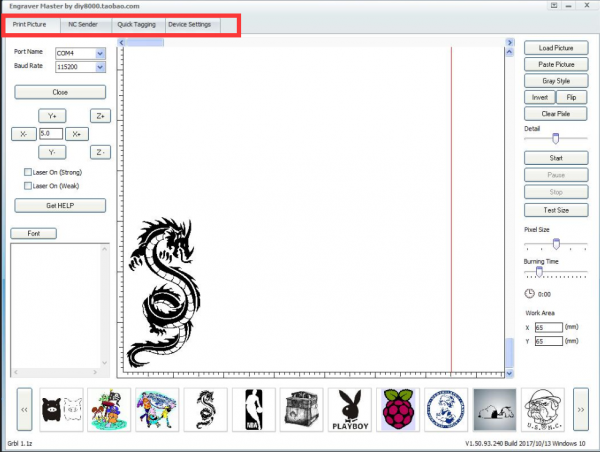

- Mở tab Device Settings.
- Chọn máy như hình.
- Bấm Apply machine default settings.
- Tỉ lệ truyền động của trục X nếu bấm di chuyển 10mm thì máy phải di chuyển 10mm. Nếu máy chạy sai kích thước hãy chỉnh ở đây ( Thiếu tăng, dư giảm, đến khi laser chạy đúng kích thước).
- Tương tự đây là trục Y (Thường thiết lập X80, Y80 sẽ chạy đúng).
- Độ trễ khi dùng servo (Nếu không bật sẽ bị dính chữ).
- Save Setting (Lưu cài đặt).
- Góc servo nên chỉnh là 5%.
- Không xài laser nên tắt đi (Nếu không tắt lúc review bị dính mực).
Bước 6: Lắp bút, chỉnh sửa độ cao

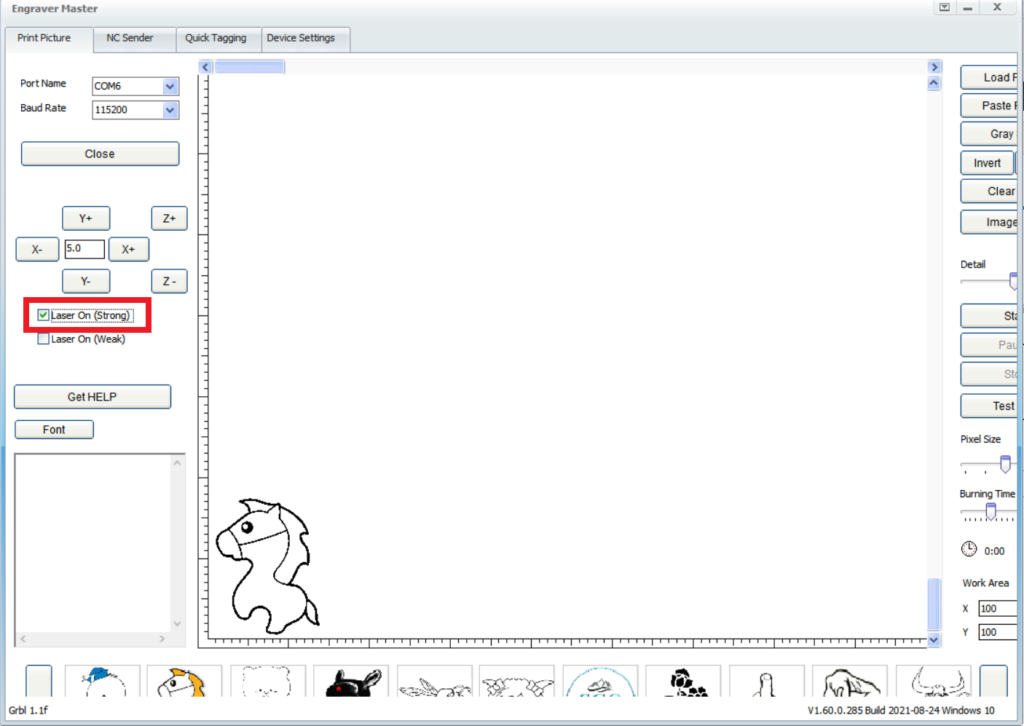

- Bấm Laser On (servo hạ xuống), xong bấm tắt Laser On (Servo nâng lên). Để reset độ cao bút.

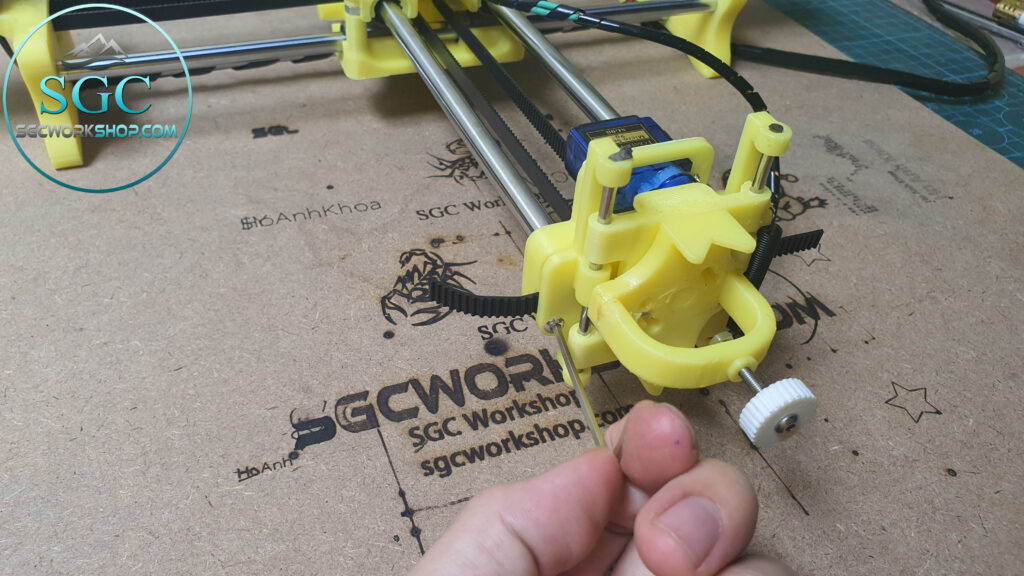

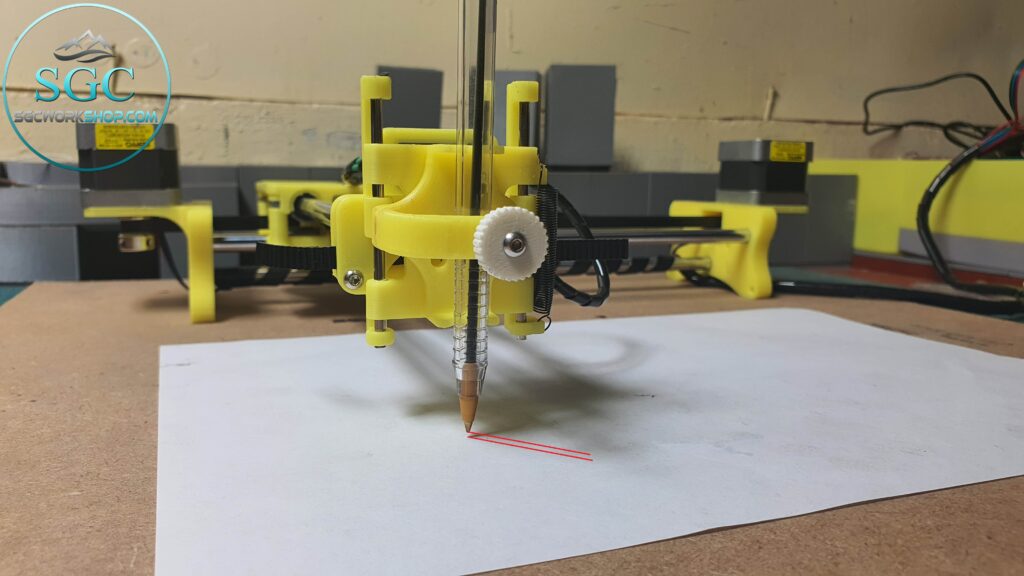

- Gắn bút vào: Ngòi bút cách mặt giấy khoảng 1mm là chuẩn.
- Nếu cao quá chữ sẽ bị thiếu nét.
- Nếu thấp quá chữ sẽ bị lem mực.
- Vậy coi như phần setup máy vẽ đã xong.
- Các phần sử dụng tính năng của phần mềm anh em tham khảo ở đây nhé: https://sgcworkshop.com/2021/10/07/huong-dan-su-dung-phan-mem-engraver-master/
