Hướng Dẫn Sử Dụng Phần Mềm Engraver Master
Gần đây, Engraver Master đã được nâng cấp thành công, tốc độ khắc nhanh hơn trước。
Trực tiếp để tạo đường dẫn công cụ và không cần chuyển mã. Tốc độ khắc và công suất laser có thể điều chỉnh được. Có nhiều chức năng hơn như: thay đổi kích thước của hình ảnh, nhập văn bản, nhập tệp NC hoặc tệp dxf. Định dạng tệp có thể được nhập là: jpg, jpeg, png, dxf, g-code (tệp NC), v.v.
Tải xuống:
- Driver CH340: https://drive.google.com/file/d/1TD0ysLVUJqbCZfmEKwge2-GJNYPifTrh/view?usp=sharing
- Engraver Master: https://drive.google.com/file/d/1Gh22_LDoneQIqGru07BeXIbyLPFxDyCc/view?usp=sharing
Dưới đây là hướng dẫn sử dụng cho Engraver Master:
Bước 1. Cài đặt
- Cài driver:
- Cài phần mềm:
Sau khi cài đặt, bạn sẽ tìm thấy một biểu tượng Engraver Master trên màn hình máy tính và Menu Bắt đầu. Nhấp đúp vào biểu tượng để bắt đầu:
Bước 2. Giao diện kết nối phần mềm của Engraver Master:

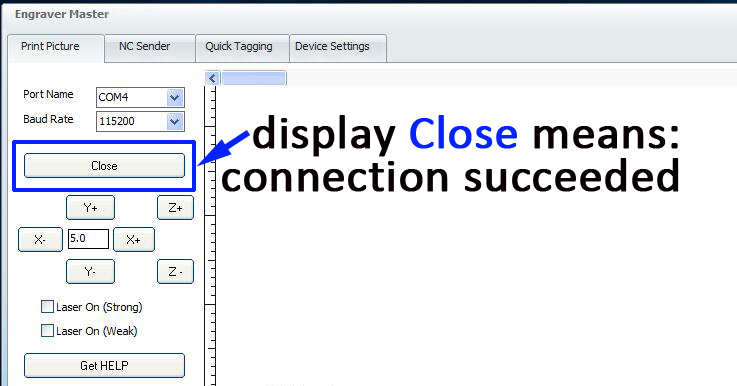

Kết nối thành công:

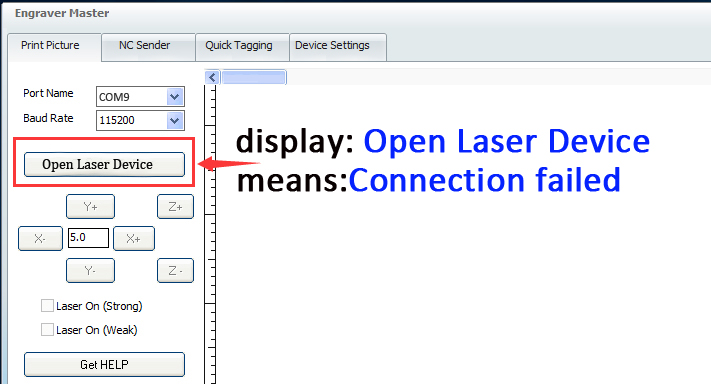

Kết nối thất bại:
Lý do không kết nối được:
- Nếu kết nối không thành công, hãy kiểm tra Trình quản lý Thiết bị của máy tính, tìm Thiết bị Cổng USB-SERIAL CH340.
- Nếu có dấu chấm than trên thiết bị, điều đó có nghĩa là cài đặt không thành công.
bạn nên xóa biểu tượng và cài đặt lại. Đôi khi cài đặt phần mềm thành công nhưng
không kết nối được với máy, khởi động lại máy.
2. Việc cài đặt không có vấn đề gì, nhưng không thể kết nối máy, bạn nên kiểm tra lại cáp USB
hoặc cổng USB của máy tính, thay đổi cáp USB hoặc thay đổi cổng USB.
3. Loại trừ các lý do trên, Kiểm tra Adruino trên bảng điều khiển
(mô-đun màu xanh lam được kết nối với cáp USB), khi có một đèn nhỏ tiếp tục nhấp nháy,

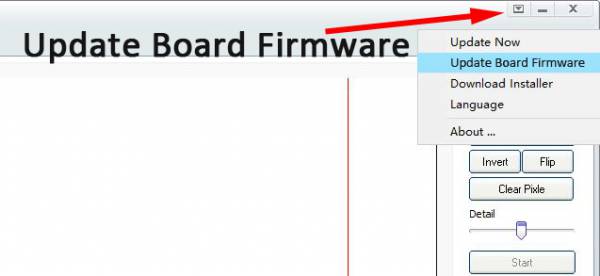

có thể Firmware bị thiếu, hãy cập nhật phần mềm như sau:
4. Nếu Fimware được cập nhật và vẫn không thể kết nối, về cơ bản, nó có thể được đánh giá
Adruino đó đã bị hỏng. Thay đổi một cái mới.

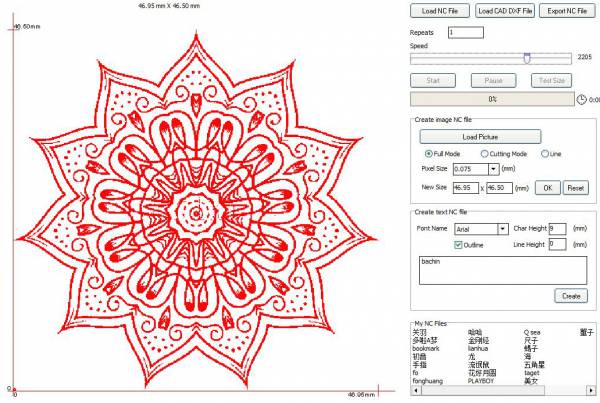

Giải phẫu phần mềm
NC Sender là chế độ khắc phổ biến nhất, nó có thể đáp ứng hầu hết các nhu cầu khắc, nhanh chóng và hiệu quả rất tốt.
Đây là những thông tin chi tiết.
- Load NC file: Mở tệp NC ( Tệp định dạng g-code);
- Load CAD DXF : Bản vẽ thiết kế 2D ( Tệp định dạng đuôi DXF được xuất file từ Autocad hoặc phần mềm thiết kế khác. Để tệp có thể tương thích, khi bạn lưu tệp DXF, chọn phiên bản: AutoCAD 2000, và đơn vị là mm);
- Repeats: Số lần lặp lại (Lặp lại nhiều lần khi được sử dụng để cắt);
- Speed: Tốc độ (Tốc độ nhanh quá có thể làm hình ảnh không được đẹp);
- Start/Pause/Stop: Bắt đầu/Tạm ngừng/Dừng lại;
- Test size: Kiểm tra kích thước (Để định vị trước khi bắt đầu khắc);
- Clock: Hiển thị phần trăm và thời gian đã khắc.

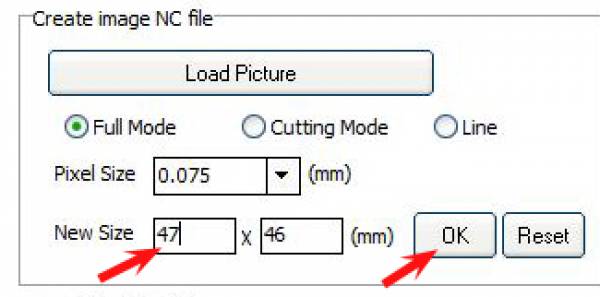

- Create image NC file: Tạo tệp NC từ hình ảnh (Đuôi: jpe, jpeg,png);
- Load Picture: Mở hình ảnh;

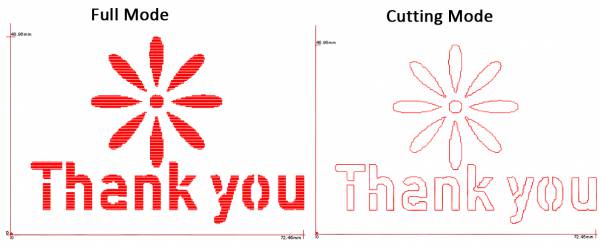

- Full Mode: Chế độ khắc;
- Cutting Mode: Chế độ cắt;
- Pixel Size: Độ mịn của nét khắc;
- New Size: Điều chỉnh kích thước.

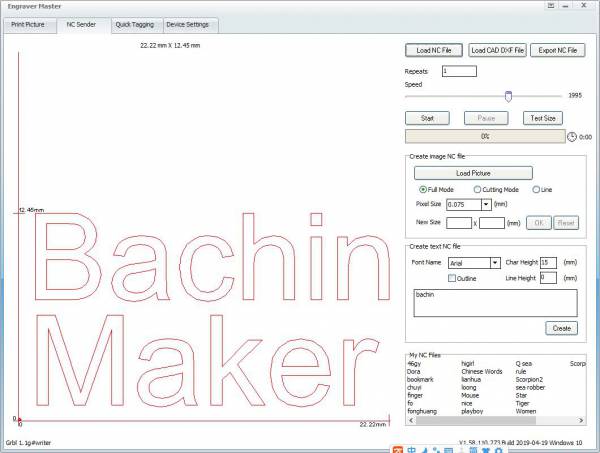

Create text NC file: Tạo tệp NC văn bản (Nhập văn bản và chọn một trong các phông chữ, thiết lập chiều cao ký tự và chiều cao dòng, sau đó tạo. Phác thảo giống như chế độ cắt);
- Font Name: Kiểu chữ (Có một số kiểu chữ bị lỗi Tiếng Việt);
- Out line: Nếu chọn máy sẽ khắc đậm chữ, nếu chọn thì máy chỉ khắc viền chữ;
- Char Height: Chiều cao chữ;
- Line Height: Chiều cao nét;
- Create: Tạo tệp NC văn bản.
** Một số ví dụ **
Khắc bằng file hình ảnh : jpe, jpeg, png
- Ưu điểm: Có thể khắc ảnh mà không cần chỉnh sửa nhiều.
- Nhược điểm: Vì tự động xử lý nên có một số ảnh không có độ chuyên nghiệp cao

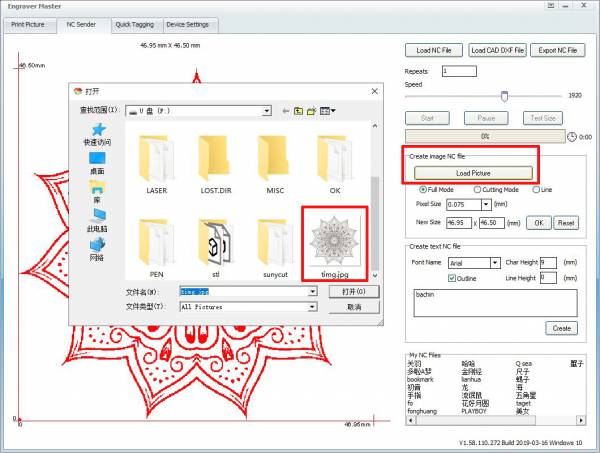

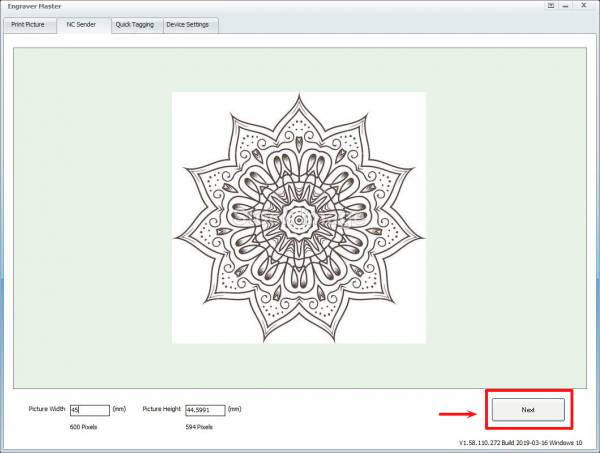

Bước 1: Mở hình ảnh.
Bước 2: Chỉnh kích thước ảnh.

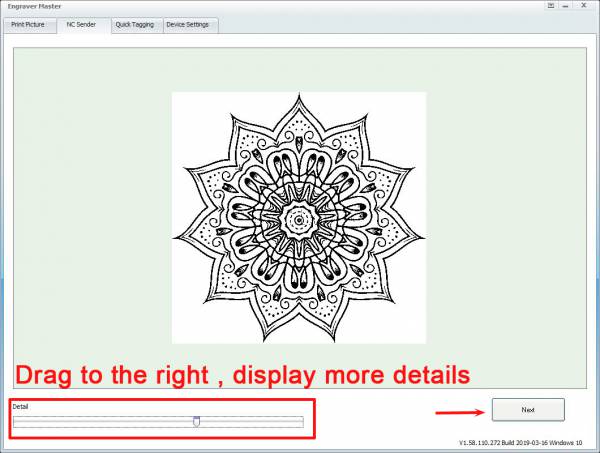

Bước 3: Điều chỉnh độ phân giải
Bước 4: Điều chỉnh kích thước độ mịn của nét khắc
Mẹo cài đặt thiết bị: Các laser công suất khác nhau, vật liệu khắc khác nhau thiết lập tốc độ khác nhau, khuyến nghị:
- Laser 0.5W nên đặt tốc độ: 900-1500;
- Laser 1-1.6W nên đặt tốc độ: 1200-2000;
- Laser 2.5-5.5W nên đặt tốc độ: 1600-3000;
Nếu bạn muốn cắt một thứ gì đó, tốc độ phải cài đặt chậm hơn. Khi cài đặt xong, hãy nhấp vào Test size (Kiểm tra kích thước) và Start (Bắt đầu) .

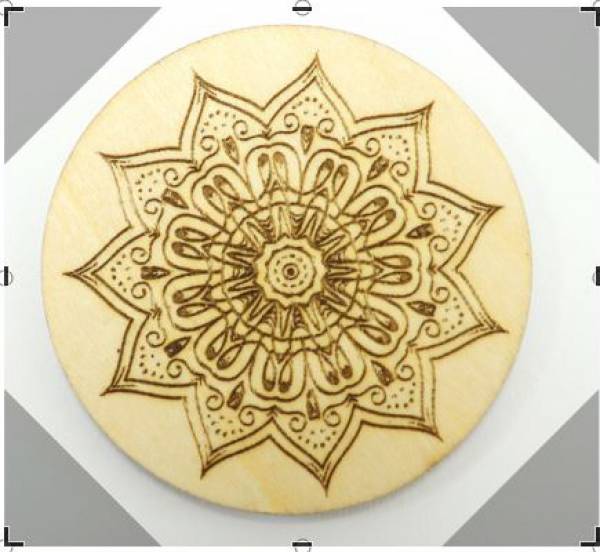

XONG!!

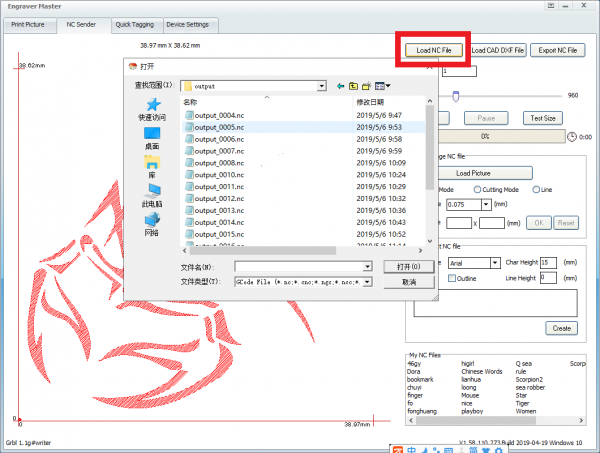

Mở tệp NC hoặc tệp mã G-code
Ưu điểm: Chạy lại các file đã được thiết lập xong xuất ra ở mục Export NC file.
Nếu tự lập trình hoặc chỉnh sửa g-code có thể chủ động được các tốc độ và đường đi.
Nhược điểm: Muốn tối ưu hóa g-code cần phải có kiến thức một phần mềm khác để xuất g-code (Inkscape, CIMCO Edit…)
Về cách tạo tệp NC, hướng dẫn: http://bachinmaker.com/wiki/doku.php?id=create_nc_file

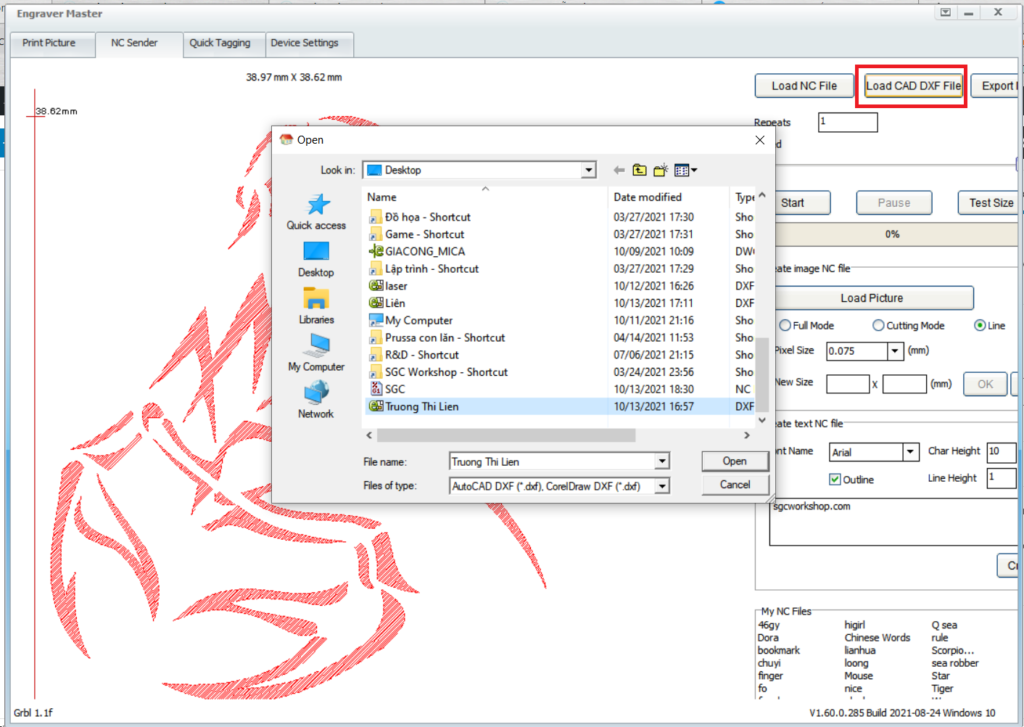

Mở tệp CAD DXF file
Ưu điểm: Máy chạy chính xác kích thước như trong bản vẽ (Vẽ bản vẽ, cắt chi tiết, hình thiết kế)
Nhược điểm: Không phóng to thu nhỏ được, phải biết sử dụng phần mềm thiết kế khác để xuất file đuôi DXF (Auto cad, Solidwork, Fusion360)
Về cách tạo tệp CAD DXF, hướng dẫn:
Thông tin hỗ trợ:
Email: hoanhkhoa0103@gmail.com.
Zalo: 0919410027.
